概述
电力变压器正常运行时，铁芯必须有一点可靠接地。铁两点或多点接地时，在铁芯内部会产生环流，引起局部过热，严重时会造成铁芯局部烧损，甚至使接地片熔断，导致铁电位悬浮，产生放电性故障，严重威胁变压器及电网的安全。在大型高压电气设备电力变压器中，由于铁芯接地故障及其它异常情况，绝缘油中会产生多种气体。电力部门惯用的检测手段是检测溶解在绝缘油中的故障气体 , 以及对设备的绝缘油采样后进行气体色谱分析和用钳形电流表测变压器铁芯外引接地套管的接地下引线的电流，以便尽快地发现潜伏性故障，是保证大型电力变压器安全运行和正常维护的主要手段。然而 , 在检测铁芯多点接地现象时区分微弱的接地故障电流与强电磁环境干扰等有一定的难度，因此，这种方法步骤多、操作复杂，且不能在线分析，检测的精度和时效性都存在问题。
产品功能
可测量变压器铁心接地的电流值 ;
显示所测电流值 ;
具有电流最大值时间记忆和显示功能 ;
用户可设定电流报警值、仪表 ID 号、波特率、时间等参数 :具有报警开关信号输出 ;
具有 RS485 远传通讯功能 ;
具有数据存储、上传和图形分析功能 ;
产品特点
变压器铁芯接地电流在线监测系统可测量最大电流值为 10A，并可显示最大电流值及最大电流时出现的时间，便于用户掌握变压器的工作状态。

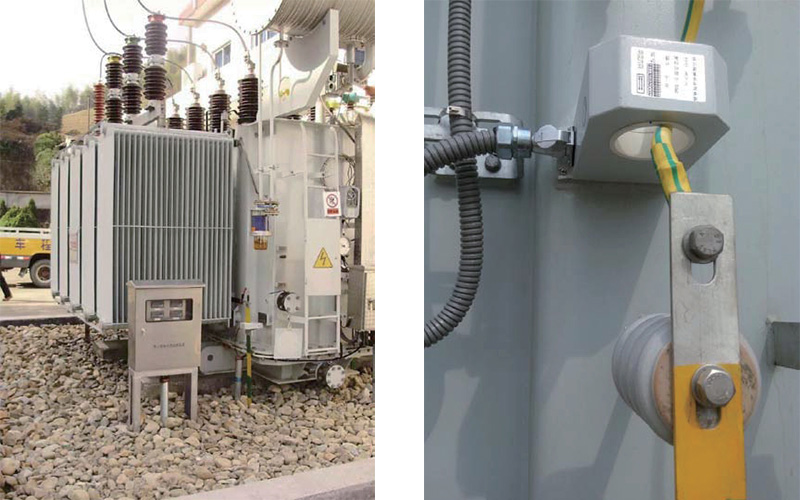

变压器铁芯接地电流在线监测系统不用断开被测变压器铁芯的接地引下线，对运行中的变压器不造成安全隐患，具有防外界电磁、电场干扰，测量精度高，数值准确，体积小、重量轻，易于安装。

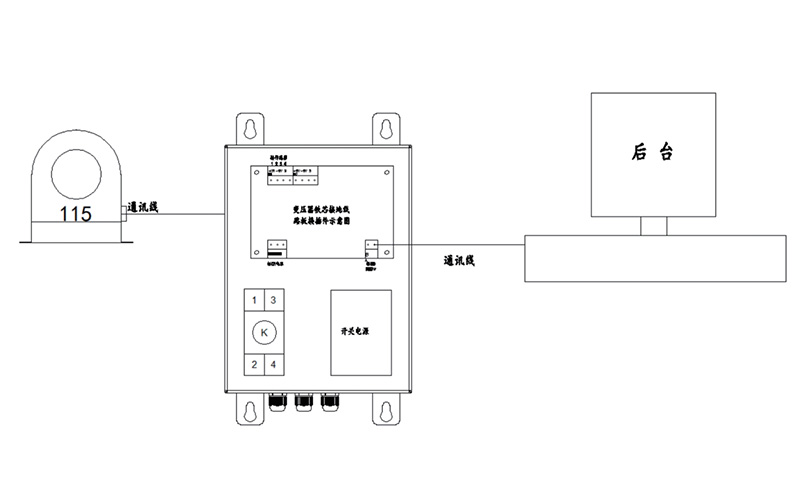

保护装置由单片机系统、电流传感器、时间电路、真彩液晶显示、电流测量电路、自动保护控制电路、报警电路及远传通讯电路等组成。采用不锈钢喷塑，防雨、防尘、防腐、抗紫外线照射，可长期工作于户外，性能不变，仪表免维护。
