概述

智能变电站辅助系统综合监控平台按照 Q/GDW 517《电网视频监控系统及接口》与变电站视频监控系统进行信息交互。

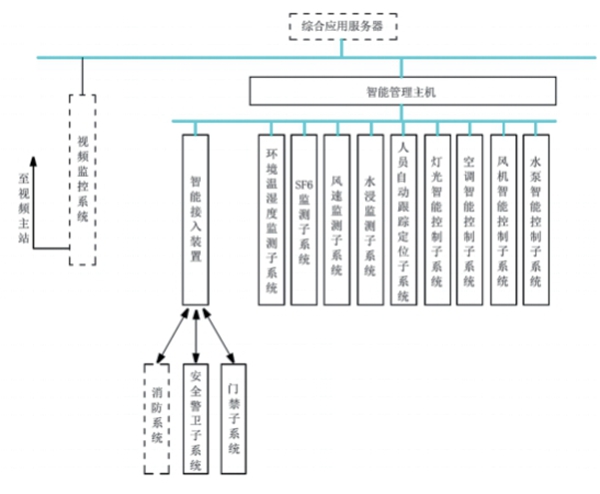

智能变电站辅助系统综合监控平台由智能管理主机、环境温湿度监测子系统、水浸监测子系统、风速监测子系统（敞开式变电站）、SF6 监测子系统（SF6 电气设备室）、灯光智能控制子系统、风机智能控制子系统、空调智能控制子系统、水泵智能控制子系统、人员自动跟踪定位子系统、安全警卫子系统、门禁子系统、智能接入装置（用于消防子系统、安全警卫子系统和门禁子系统等接入）等构成。

功能说明

智能变电站辅助系统综合监控平台应实现统一管理与远程控制、环境监测、智能告警、综合联动、数据存储、视频显示与录像回放、自动对时等应用功能。

统一管理与远程控制

权限管理

a） 设置操作权限，根据系统设置的安全规则，操作人员可以访问且只能访问自己被授权的资源；

b） 保证系统控制的唯一性，即对某一设备操作时，其他人员则不准许动作，确保一对一操作。

设备管理

具备统一的管理软件，通过 GIS( 地理信息系统 ) 中的电子地图对站内各辅助设备进行运行状态监测、数据调阅和联动规则设置。

远程控制

a） 能对风机、空调、抽水泵、灯光等设备进行远程控制；

b） 能对视频监控系统前端设备进行远程控制，包括：云台转向、电动变焦、防护罩雨刷动作等，并能调阅现场视频与录像画面；

c） 对于尚未支持 DL/T860 标准的辅助设备（子系统），应通过智能接入装置接入智能管理主机，进行远程管理与控制；也能设定控制策略，由系统按照设定的策略进行自动控制；

d） 对于尚未支持 DL/T860 标准的门禁子系统，应通过智能接入装置接入智能管理主机，进行远程控制，并联动视频监控系统摄像机实现可视化门禁管理；

e） 上述远程控制功能均能通过 GIS( 地理信息系统 ) 中的电子地图界面操作实现。

环境监测

a） 能对站内场地、主控室、开关室、蓄电池室等地点的工作环境温度、湿度进行实时采集、处理与上传；

b） 能对敞开式变电站风速进行实时采集、处理与上传；

c） 能对 SF6 电气设备室的 SF6 气体浓度进行实时采集、处理与上传；

d） 能对需要监测水位的位置进行水浸监测，对相关数据进行实时采集、处理与上传；

e） 上述变电站工作环境监测信息采集周期小于 5s；

f） 上述变电站环境监测数据应直接通过以太网络，按照 DL/T 860 标准上传至智能管理主机，再经智能管理主机上传至综合应用服务器。

综合联动

a） 告警联动：系统可以设定任一告警源与任意辅助设施的联动规则；一个告警规则可以配置多个辅助设施的联动动作；联动动作包括风机 /空调启停、灯光启停、水泵启停、摄像机 PTZ 联动、摄像机告警录像等。

b） 告警记录可以按照时间进行查询，并且可以同时查阅相关联动视频的历史记录。

c） 人员自动跟踪定位：人员自动跟踪定位子系统应能对多个合法进入变电站的工作人员进行区分，联动视频监控系统，对工作人员的设备操作过程进行自动跟踪和记录。视频录像应按时间先后顺序进行存储，并可进行检索与回放。

d） 环境监测与设备控制联动：系统监测到环境数据越过联动预设值或预设范围时，应能联动风机、空调、抽水泵等设备进行启停，并按照联动规则自动操控空调运行模式与温度，将环境数据控制在门限值内，避免发生告警；同时生成联动记录，并主动推出联动信息。

e） 视频监控与消防报警联动：站内发生消防报警时，通过智能管理主机实现消防控制子系统与视频监控系统的联动，为运行系统消防报警区域的视频监视图像。

f） 当告警结束后，可以自动关闭相关的辅助设施，如关闭已经打开的灯光、水泵、风机、空调等。

数据存储

a） 系统能对环境信息、告警信息、联动信息、人员自动跟踪定位视频图像、告警 / 联动视频图像进行集中存储。

b） 环境信息采样数据应能保存 1 个月，存储周期为 10s ～ 10min 可调；日均值、每日最高、最低值应能保存 20 年。

c） 告警历史记录应能保存 10 年。

d） 人员自动跟踪定位视频数据和告警 / 联动视频数据应能保存 1 个月。

e） 视频图像存储应支持循环写入和非循环写入两种模式，支持定时和事件两套压缩参数。

f） 视频录像触发模式包括手动、定时、告警、联动、人员自动跟踪定位、移动侦测等。

g） 支持按事件查询文件，支持按通道号、类型、起止时间等条件进行存储数据的检索和查阅。

自动对时要求

系统应具备自动对时功能，时间采集源为全站统一的授时时钟，应支持 SNTP 或 IEC61588。
