概述

近年来，我国城市电网中大量采用 XLPE 电力电缆输配电。在这种电缆的绝缘结构中会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质 , 或者由于工艺原因在绝缘与半导体屏蔽层之间存在间隙或半导电体向绝缘层突出 , 在这些气隙和杂质尖端处极易产生局部放电。另外在电力电缆的安装和运行过程当中产生的各种绝缘缺陷以及当电缆及附件逐步老化后也会产生局部放电。由于 XPE 等挤塑型绝缘材料耐放电性较差，在局部放电的长期作用下，绝缘材料不断老化最终导致绝缘击穿，造成严重事故。

电力电缆是输送电力的关键环节，通过对高压电缆本体、中间接头和终端头等部位局部放电的监测及时发现绝缘系统中的薄弱环节，评估其绝缘状态，找出故障原因，保证电力电缆质量和电力系统可靠运行，进而对经济发展、社会稳定都有重要的意义。我司基于宽频带脉冲检测技术开发了高压电缆局部放电在线监测系统，采用数字信号处理方法进行抗干扰、定位和图谱分析，大大提高了局放监测的准确度和精确度，降低了运行人员对局部放电情况的判断难度，使局放监测的应用更切合实际。

系统功能

1. 能检测放电量，放电相位，放电次数等基本局部放电参数，并可按照客户要求，提供有关参数的统计量。

2. 最小测量放电量 :1mV;

测量频率 :300kHz-30MHz;

放电脉冲分辨率 :104s;

相位分辨率 :0.18°。

3. 能显示工频周期放电图、二维 (q-Ф,N-Ф,N-q) 及三维 (N-q-φ) 放电谱图。4. 利用 Access 构建的数据库，可记录测量相序、放电量、放电相位、测量时间等相关参数，可提供放电趋势图并具有预警和报警功能，可对数据库进行查询、删除、备份以及打印报表等。

5.支持 CT 取电，满足复杂现场的供电需求 ;

6.支持光纤以太网与 3G/4G 无线通讯。

系统结构原理

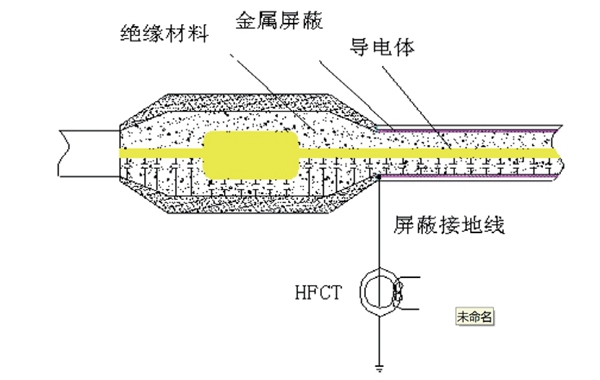

电缆接头局放监测原理图

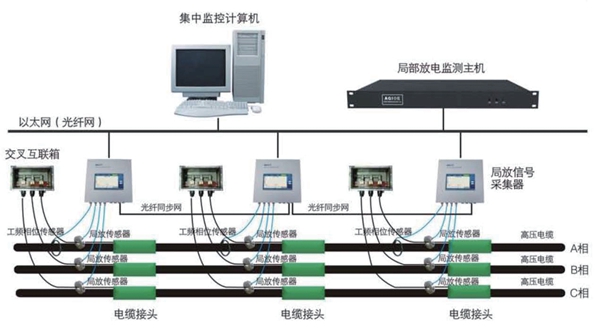

系统结构图

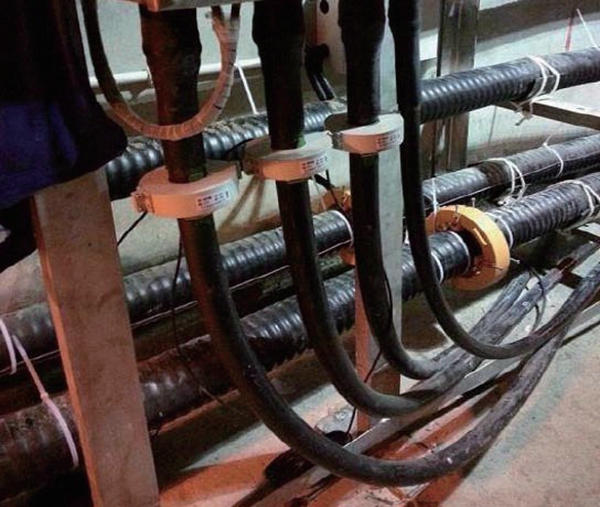

系统的总体结构如上图所示，通过安装在交叉互联线上的高频电流接地传感器，来耦合电缆接头处的脉冲电流信号 ; 耦合到的脉冲信号通过同轴电缆传送至前端处理采集单元，对模拟信号经过放大、模拟数字转换后变成数据信号再通过光缆，采用 TCP/IP 协议传送至数据处理服务器。数据处理服务器对信号进行极性鉴别后获得电缆接头处的放电信号。将计算获得的放电数据写入数据库中，经多次采集 ( 一般测量 50 个工频周期 ) 后，从数据库提取数据进行图谱分析和数据报表，并在虚拟检测系统的面板上显示。

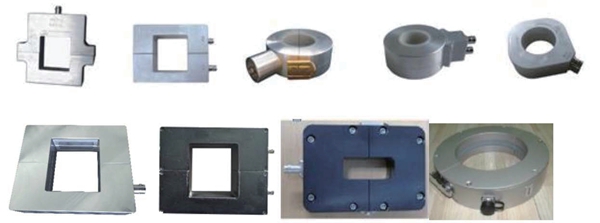

系统组件

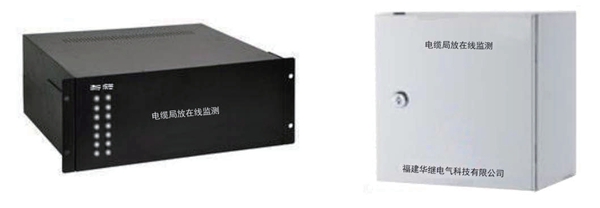

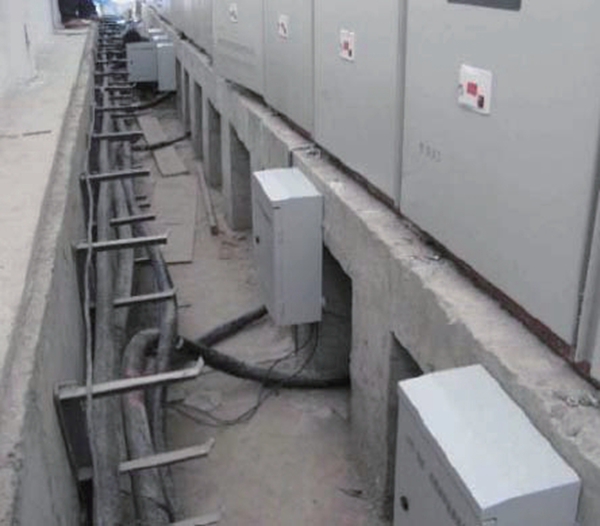

a.局放监测主机

自主研发基于网络的数据采集卡，最高采样率可达 100Mbps。

监测过程及原理 : 接收传感器从电缆接头处检测到的放电信号，进行滤波、放大、AD 转换，然后将转换后的数字信号进行运算、分析、处理后进行存储和转发，最后经网络或光纤将数据送至监控后台。

性能指标

1. 输入通道 : 三路同步，单端接地方式

2. A/D 转换精度 A/D:12 位

3. 带宽限制 :100k--300MHz 的模拟输入带宽可选

4. 采样速率 :100MS/s 最大采样

5. 存储 :32G

6. 输入阻抗 :50 欧

7. 触发方式 : 内触发、外触发
