概述
变压器套管在线监测系统用于对套管泄漏电流、介质损耗、电容量进行在线监测。通过监测可实时监控设备的绝缘状况，且能及时发现内部绝缘受潮或受损等多种故障，从而对事故做到早预防早处理，更重要的是能为此类设备的状态检修提供可靠的数据依据。
技术参数
● 泄漏电流测量范围 :0.1mA～1000mA
● 测量准确度 :±(0.5% 读数十 0.01mA)
● 电容测量范围 :100pF~50000pF
● 测量准确度 :±1% 读数
● 介质损耗因素 :0.1%～30%
● 测量准确度 :±(1% 读数十 0.0005)
● 系统电压测量范围 :35kV-1000kV
● 测量准确度 :±0.2% 读数
● 系统测量频率范围 :45—65Hz
● 测量准确度 :0.002Hz
● 3、5、7、9 次谐波测量准确度 :±1% 读数
● 防护等级 :IP55
● 最大穿芯尺寸 :18mm
系统组成
a.设备外形

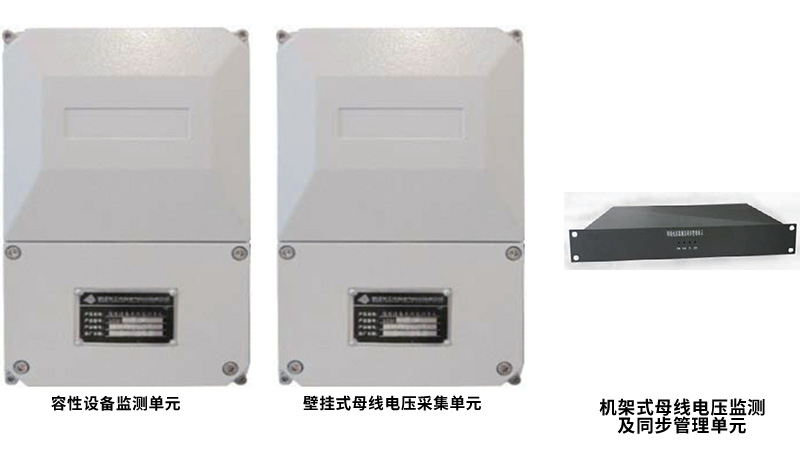

下图为套管监测单元外形图。监测单元是将传感器和数据处理为一体化结构，采用穿芯式传感技术，对外输出的是数字量，每相套管安装一台监测单元。

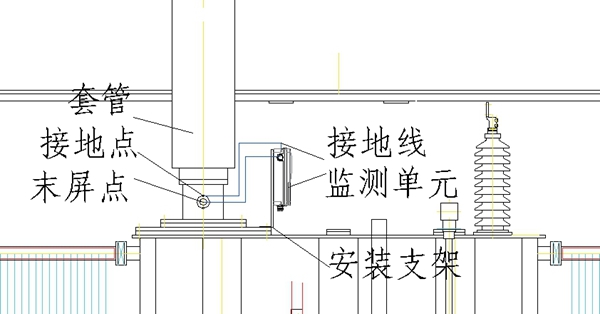

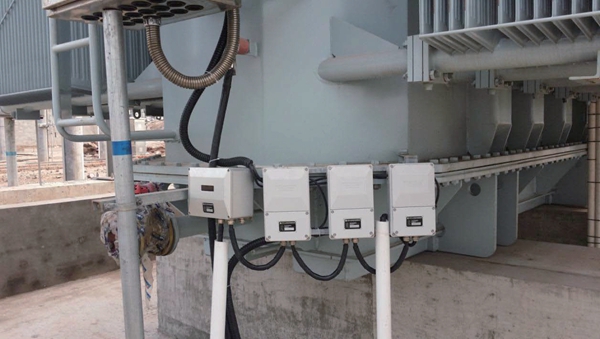

b.装置的安装位置装置直接安装在主变本体上，可以安装在主变的顶部，将固定支架安装在离套管较近的位置，这样可以使得末屏接地线长度较短，设备通讯线接入主变端子箱中，预通讯口。也可以安装在主变的底部，这样可以方便设备的安装调试和维护，就是末屏接地线会较长。用户可以根据实际情况合理选择安装位置。

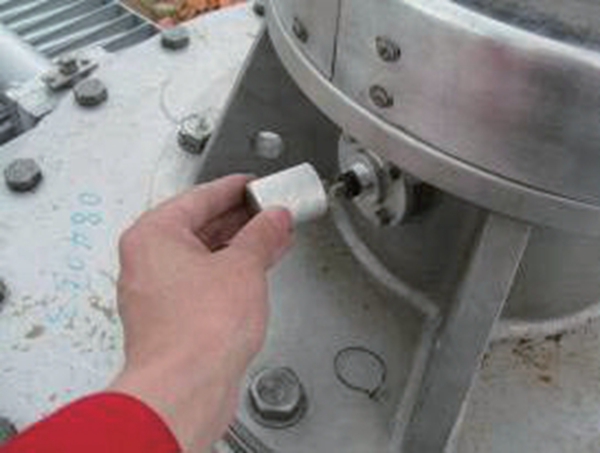

c、套管末屏的防护套配器履行设计加工

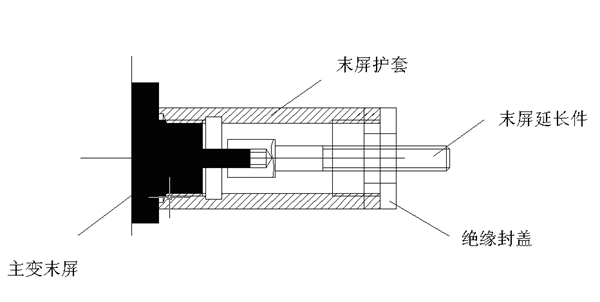

防护结构的设计必须根据末屏的样式来具体地进行针对设计，主要由 3部分构成 : 1、末屏护套 2、末屏延长件 3、绝缘盖 如图：
