概述
断路器状态线监测系统，可以实时对断路器的电气性能和机械性能进行监测和分析，随时掌握断路器的运行状态及性能变化趋势，能够尽早地发现和预判潜藏的运行缺陷。
产品功能
监测参数 :
● 断路器行程
● 分合闸线圈电流
● 主回路电流
● 断路器辅助开关
分析功能 :
● 分合闸速度、弹跳、同期性
● 分合闸电流、分合闸时间和电磁铁线圈带电时间
● 辅助开关分合切换时间
● 电机储能电流、时间和储能频率
● 高级分析功能 : 包络线分析、断路器机械特性分析
● 故障分析功能 : 卡涩、偷跳、电压低、弹簧疲软等
● 断路器数据管理功能
产品特点
● 电流传感器采用霍尔穿芯式电流传感器，测量精度高，与二次回路完全隔离，安全性高。
● 系统既不介入断路器的电气回路也不影响断路器的机械特性，是绝对安全的监测设备。
● 支持 IEC61850、RS485 通讯。
系统的构成

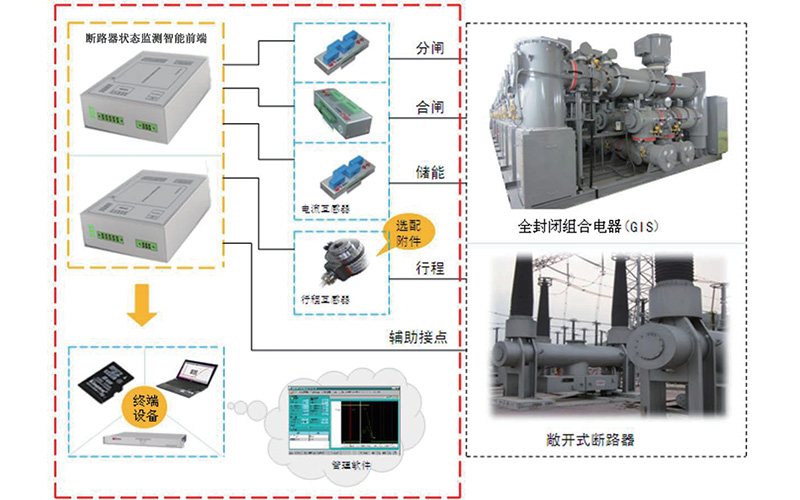

系统组成
系统主要由智能前端 (IED）、行程传感器、电流传感器、分析软件组成。智能前端负责数据的采集、分析、存储和传输 ; 行程传感器和电流传感器负责对断路器的机械性能和电气性能进行数据采集。

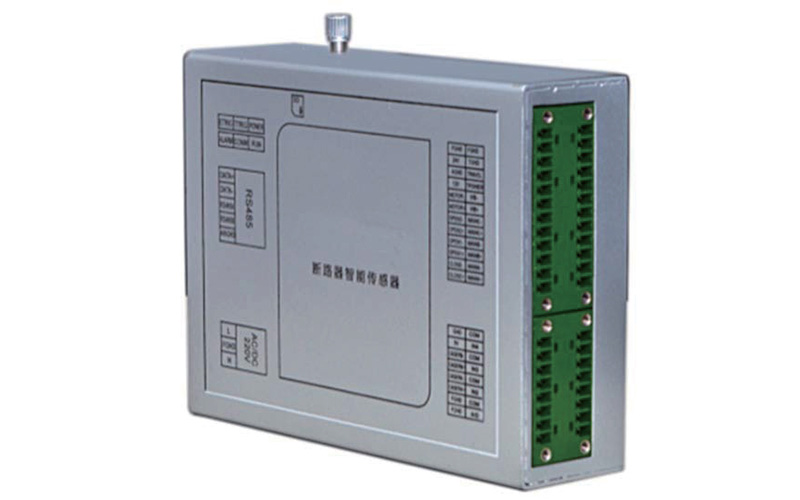

a.智能前端 智能前端可以对电流传感器、行程传感器和辅助开关的数据进行采集、处理、存储和传输。设备的尺寸小巧，安装方便灵活，适用于各种高低压断路器的监测， 目前在国内有大范围的应用，尤其是在 110kV 及以上的电压等级的断路器上应用尤为广泛。智能前端既是智能传感器，也是数据处理装置。在监测的过程中，系统既不介入断路器的电气回路也不影响断路器的机械特性，是绝对安全的监测设备。 | b.电流传感器 电流传感器采用霍尔原理 , 将所要监测的信号线穿过霍尔元件即可，传感器不介入断路器自身的电气回路，避免了对断路器电气性能的影响。能对断路器的合闸电流、分闸电流、副分电流、储能电流和主回路电流的数据进行采集。智能前端会记录这些数据在分析软件中绘制出对应的电流波形，作为对断路器性能分析的依据。 | c.行程传感器 高压断路器的种类和结构比较多，行程测量无法标准化，每种断路器都需要设计专用的测量方案。目前，常用的行程传感器有激光位移传感器、光栅编码器。光栅编码器 光栅编码器采用旋转测量的方式，在使用中安装在断路器的拐臂上 , 通过测量拐臂的旋转角度来测量断路器的行程和机械特性，传感器应用的范围广，可靠性高。 |
激光位移传感器
激光位移传感器是直线型位移传感器，通过激光在被测物和传感器之间的反射，来测量断路器行。程和速度。在实际的应用中，通常用用来测量断路。器的直线传动位置。传感器不可断路器直接接触，完全不影响断路器的机械特性，拥有绝对的安全性。
