概述
高压电缆的金属护套是电缆的重要组成部分，当缆芯通过电流时，会在金属护套上产生环流，外护套的绝缘状态差、接地不良、金属护套接地方式不正确等等都会引起护套环流异常现象，严重威胁电缆运行安全。当电缆金属护套环流出现异常时会产生几方面的危害 :1、造成电缆绝缘局部高温损耗发热，加速绝缘老化，降低电缆使用寿命，严重时导致电缆发生直接击穿接地故障 ;
2.使电缆外护套破损， 出现多点接地现象。外护套破损后，金属护套被腐蚀，既增加了主绝缘树脂老化的概率，又易诱发局部放电的概率。
3.直接影响电缆线路的载流量，产生较大的电能损耗，浪费资源，有关电缆载流量计算经验表明，金属护套环流异常对载流的影响可达30%～40%，当金属护套环流异常时，电缆允许载流量不能超过额定载流量的 60%。
电缆护层环流监测系统可实现金属护层电流高精度检测、瞬时故障电流检测、护套电压监测等，当接地电流有异常变化时及时发出报警，保障电力电缆安全运行。
系统功能
1.高压电缆线路金属护层接地电流在线监测 ;
2、高压电缆线路瞬态故障电流自动触发报警功能；
3.高压电缆线路接地线防割盗在线监测 ;
4、接地电流参数超标自动告警或异常变化自动告警功能 :
5.报警参数可设置 ;
6.低功耗设计，支持多种电源供电方式 :CT 感应取电、AC-DC 电源、直流电供电及电池供电，满足复杂现场的供电需求；
7.多种数据传输接口 :RS485 接口、RJ45、GPRS、GSM 短信，可同时使用一种或多种数据传输模式 ;
8.全部采用工业级元件，具有良好的可靠性、稳定性；
9.单元式全封闭结构设计，易于安装，所有部件均采取紧锁措施，抗振性能好，并且更换拆卸方便 ;
10.可靠性高、免维护。
系统组成
系统由护层环流传感器、环流监测主机、后台系统组成。

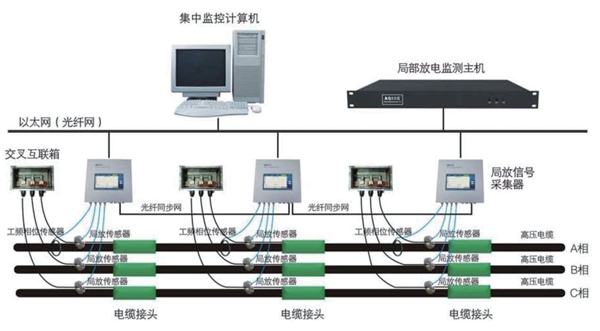

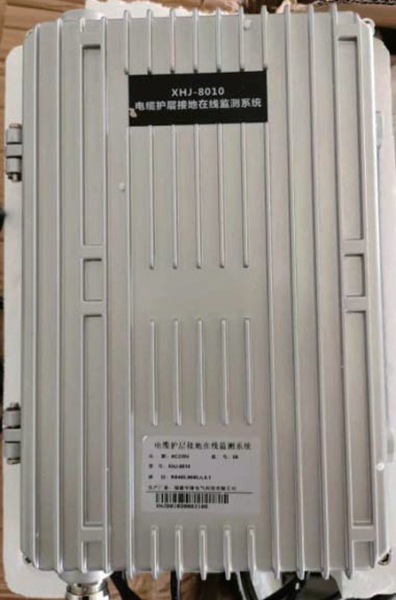

a.护层环流监测主机
护层环流监测主机采用全封闭式铸铝外壳，表面防水防锈处理，能长期在潮湿和淋水的情况下正常工作。使用大规模集成电路、多层板设计技术，使设备以最小的体积完成全部功能。采用高精度真有效值检测技术，能够测量各种畸变波形的电流有效值。
技术参数
电流测量范围 :0~100A( 可定制 )
电流检测精度 : 不低于 0.5 级
超限电流测量范围 :0~8000A( 瞬时 )
采样方式 : 采样周期小于 1 秒 ( 程控可设 )
外接传感器接口 :6 个 (3 个环流、3 个主回路电流 )
工作温度 :-40~70℃
工作湿度 :0～98%
电磁兼容性 : 满足 GC17625.1-2003
b.护层环流传感器

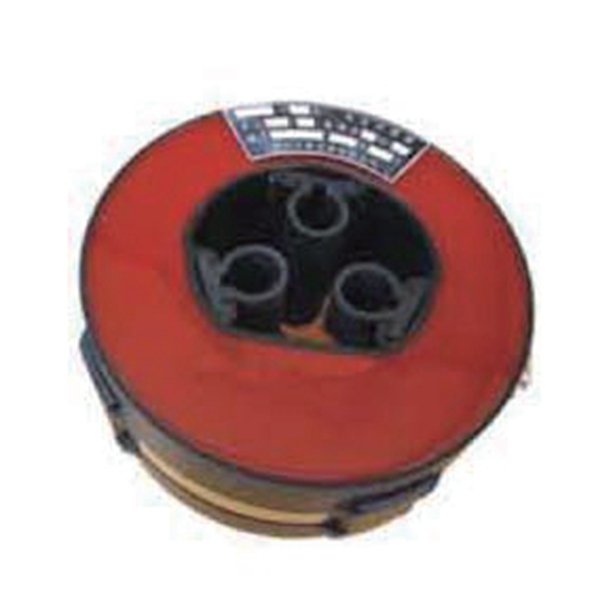

护层环流传感器选用磁导率较高的优质硅钢片为导磁材料 , 其半圆环形铁芯和二次绕组采用环氧树脂真空浇注封装，具有防潮湿的优良特点，
适用于恶劣的安装使用环境，性能稳定。安装时将两个半圆环卡在分相电缆的接地线上，用不锈钢抱箍抱紧，与电缆接地线合为一体，安全可靠，无需维护。
技术参数 测量范围 :0~100A( 可定制 ) 准确级 :1,0.5,0.2 可选 二次绕组匝间绝缘值 :1000MQ 防护等级 :IP68 | 额度电流比 (A):100/AC5A/DC4~20mA 二次瞬变工频耐压 :3000V/min 工作温度 :-40~70℃ |
现场安装
a.护层环流监测主机的安装

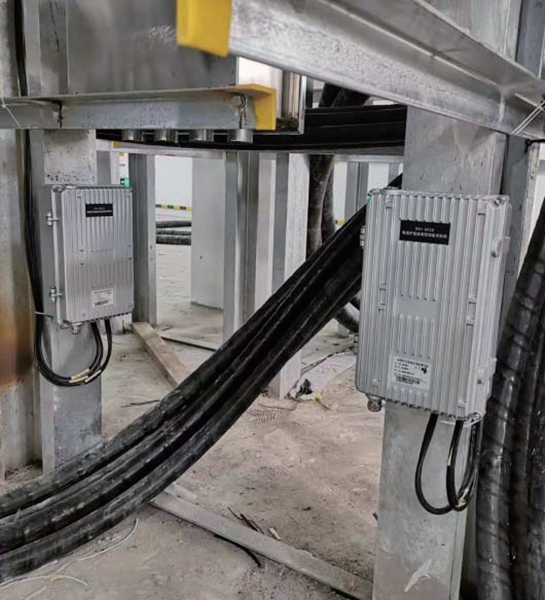

将护层环流监测主机固定在电缆终端头、中间接头处的墙壁上或电缆支架上，每处配置一台，最多可接六只护层环流传感器
b.护层环流传感器的安装
将护层环流传感器 ( 两半环 ) 卡在电缆终端头、中间接头处的接地线或交叉互联线上，并用不锈钢抱箍抱紧，每条接地线配置一台。

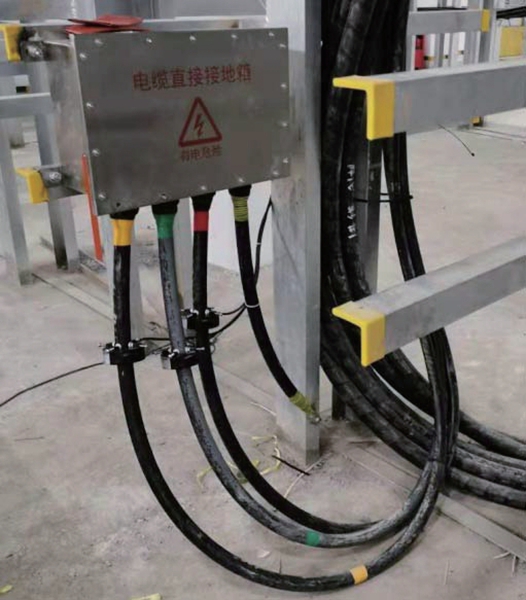

护层环流传感器在高压电缆接地线上安装
护层环流监测主机在电缆桥架上安装
