概述
在电力系统中 , 从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测、预警。高压设备连接部位如母线连接点，各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良接触电阻增大。在大电流通过时，容易烧坏设备，严重的甚至引起一次设备起火爆炸。目前对高压电气设备温度的监测，使用最多的方式是通过人工手持红外设备定期巡检而此种方式有很多的弊端 : 劳动强度大，需增加工作人员 ; 温度测量不准，人为的、环境的干扰因素大 ; 温度的异常不能及时的发现 ；对历史数据无法及时、有效的分析，因而无法及时发现故障的隐患 ; 电气设备内部的一些关键节点的温度无法测量。
针对目前高压设备温度检测的现状，高压电气接点温度在线监测系统，解决了在常规的温度检测手段中所遇到的问题。不仅可以防止、杜绝此类事故的发生，而且亦为电力系统安全可靠分析和科学调度提供重要的决策依据。

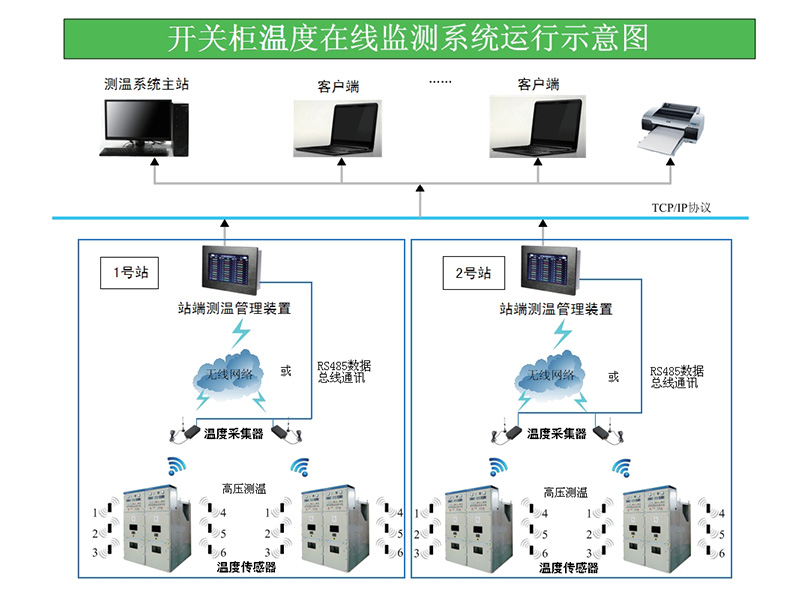

系统方案拓扑图
a.站端测温管理装置
该装置具有在线集中采集数据、显示、管理、分析等测温功能。该装置还可以提供通讯接口与计算机监控系统连接，支持 RS485 接口MODBUS-RIU 通讯协议，通讯波特率可设置支持太网通讯接口。在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。面板防护等级IP54、壳体防护等级 IP20。
主要功能
1） 变电站内所有传感器温度数据采集显示。 2) 报警温度上、下限设定及数据显示。
3） 具有历史记录查询、报表查询等存储查询功能。 4) 具有设备参数配置功能，可进行主要参数编程设置，
5）RS485 接口通讯地址和波特率设定功能。
6） 接点测温无线采集、存储、显示功能。
7） 数据通讯功能，所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位机系统。
8） 可扩展报警功能 ( 需要声报警或光报警设备辅助 ）。
技术参数
1） 工作电源 :AC/DC220V。 2) 工作环境温度 :-20℃~+70℃。
3） 工作环境湿度 :≤95%RH。 4) 报警输出口 : 无源输出 ( 负载 <300W）。
5） 通讯接口 :RS485 接口，采用 MODBUS-RTU 通讯协议，以太网通讯接口，实现以太网内的设备组网通讯、
6） RS485 通讯距离 :<1200 米。 7) 温度显示分辨率 :0.1℃

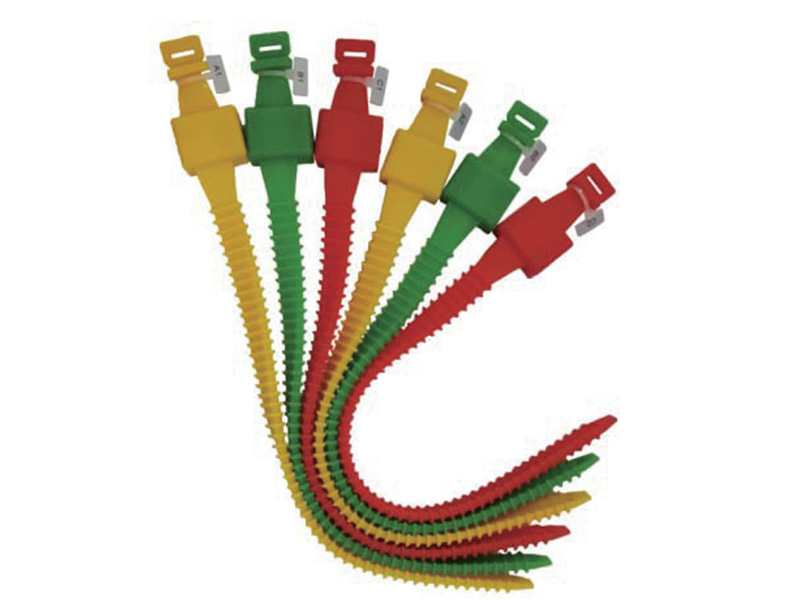

b.无线温度传感器
无线温度传感器由温度探头、取能电路、管理单元、无线芯片和微型天线共同构成，其中 温度探头为进口高精度热敏电阻，线性度高达99%，能够实时感知被测对象的温度，管理单元超低功耗，无线发射电流低于 20 毫安，传感器具有 ID 识别功能，多个传感器临近部署时，各自工作，并不会互相干扰。
● 温度传感器有如下特点 :
● 无需电池供电，感知取能小体积，易安装，适应多种场景测温范围宽 -20℃~+120℃
● 测温精确 : 土 2℃
● 高线性度 :99%
● 高防护，可达 IP65
● 极简结构，高可靠，长寿命 (10 年 ) 高温 (200℃) 下不变形、无滴液

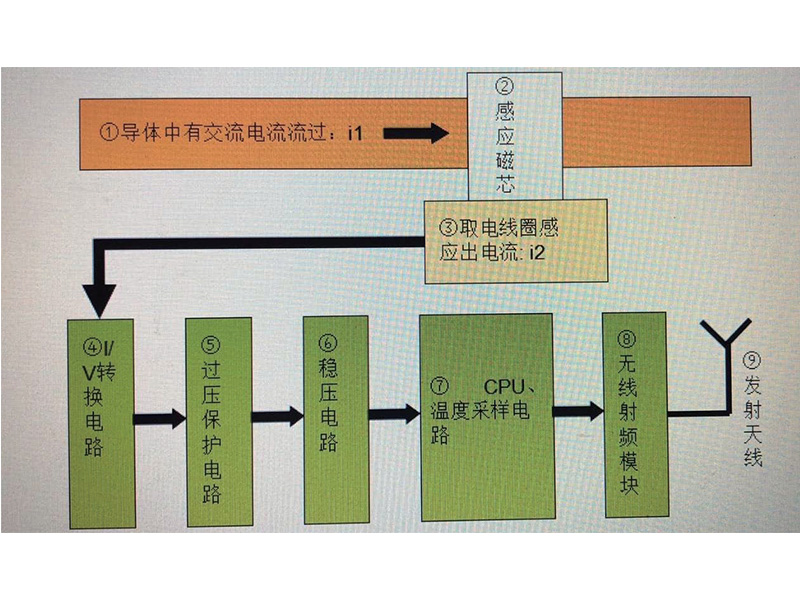

无源无线温度传感器工作原理
导体需有一次电流流动，电流通过感应磁芯，感应磁芯穿过感应线圈感应到电流，电流通过电路转换为模块所需要的供电电压，然后通过过压保护器，稳压线路让它能稳定工作，最后通过 CPU 和温度采样线路发送到无线射频模块到天线传送到接收主机上。
