概述
变压器局部放电信号的在线监测装置，可以配置 HFCT、AE、UHF 等多种传感器，用于连续监测和分析变压器等多种高压电气设备。该监测装置独立完成局放信号采集和调理、干扰和监测数据的处理、放电量等局放参数的统计和分析、超标报警等一系列工作。可以直接连接到后台计算机，后台计算机上位机软件具有在线局放数据的记录、趋势图形显示、图形分析、统计分析等功能。
传感器介绍

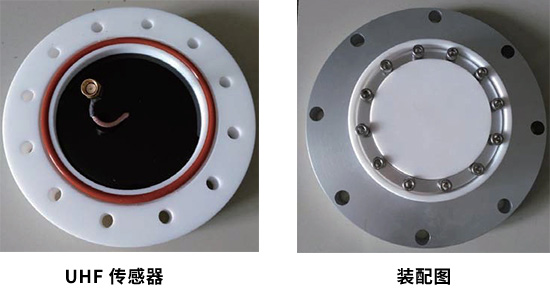

a.手孔式 UFF 局放感器
特高频手孔式传感器根据各变压器厂的手孔法兰尺寸定制 , 通过采集变压器内部局部放电产生的特高频电磁波来实现局部放电的检测，该传感器是通过变压器侧面检修孔，安装在手孔盖板内侧，可检测变压器内部局部放电的特高频信号，主要用于新建的变压器，在变压器出厂前安装好。
传感器参数
1.灵敏度 :5pC
2.检测带宽 :300MHz~1.5GHz
3.输出接口 :N 型 /BNC 接口
4.连接阻抗 :502
5.工作温度 :-40℃~85℃
6.安装尺寸 : 根据不同开关厂尺寸定制

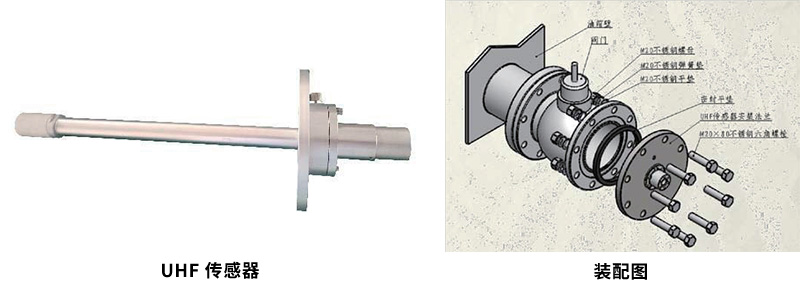

b.油阀式 UHF 局放感器
油阀式特高频局放传感器通过采集变压器内部局部放电产生的特高频电磁波来实现局部放电的检测。该传感器是通过变压器放油阀将特高频传感器插入 , 可检测变压器内部局部放电的特高频信号，主要用于已经运行的变压器，可以带电进行安装。
传感器参数
1.频带 :300MHz~1.5GHz
2.检测灵敏度 :≤-70dBm 或 5pC
3.测量范围 :-70~-20dB
4.外置部分材料 :SUS304
5.输出接口 :SMA 或 BNC 或 N 型
6.防护等级 :Ip65
7.工作环境温度 : 内置部分 :-40℃~150℃

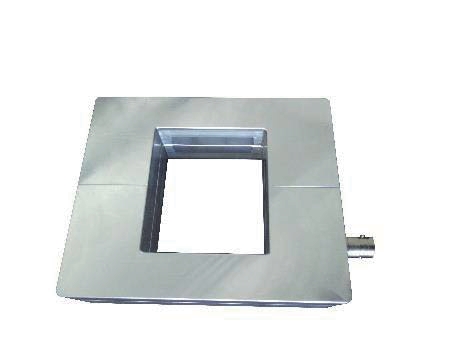

c.高频电流传感器
高频电流传感器是放电测量的一种前端耦合装置，是极性判别、天线噪声门控抗干扰最有效的信号耦合单元之一。其主要用于高压电力设备的在线监测，根据传感器的具体用途和空间位置，选择相应的支架或固定架。
传感器参数
1.信号频带 :100kHz~30MHz
2.检测灵敏度 :10pC
3.测量范围 :5pC~10000pC
4.信号传输方式 :502 同轴电缆
5.环境温度 :-40℃~80℃
6.相对湿度 :5%～95%

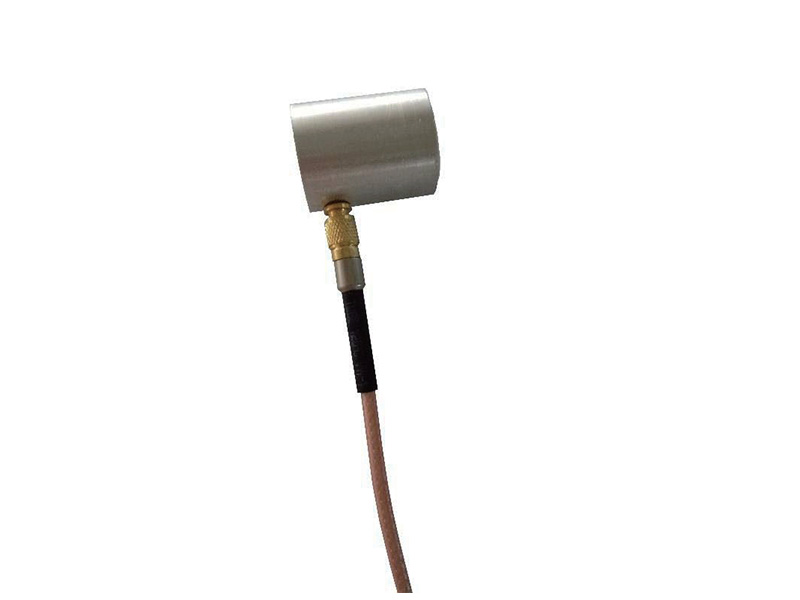

d.超声波传感器
专为局部放电检测研发的高灵敏度超声传感器。弱磁性吸附，具有体积小、重量轻、噪声低、灵敏度高的特点，能准确接收高压设备内部局部放电产生的超声信号，快速定位放电部位。与专用传感器安装座配合可用于长期在线监测。
传感器参数
1.增益 :40dB 士 1dB
2.检测灵敏度 :10pC
3.噪声 (RMS):< 20uV
4.动态范围 :80dB
5.输出方式 : 电信号传输
6.电源 :DC 9V/5mA
7.连接方式 :BNC
8.外壳材料 : 铝
9.接触面 : 不锈钢 10、温度 :-45℃~85℃

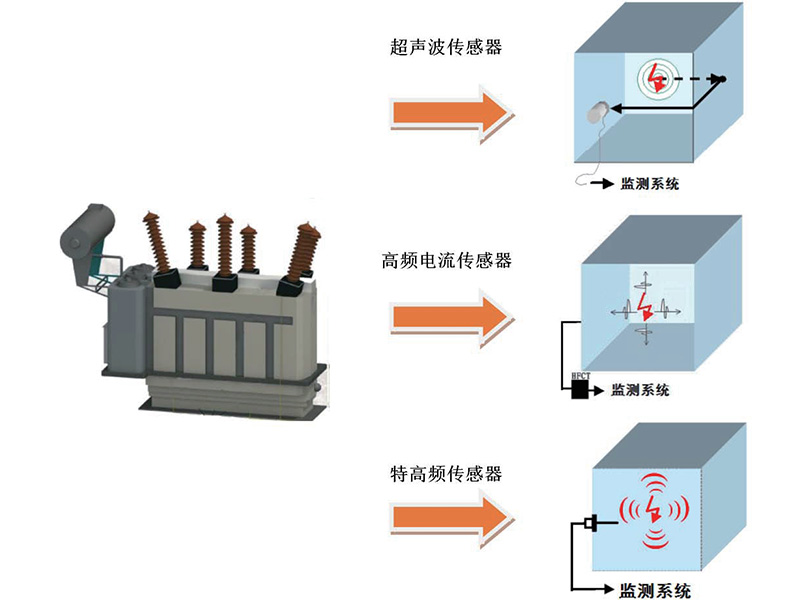

监测原理图
