概述
过载情况下，变压器最容易受到损坏。因此，对变压器绕组热点的监控十分重要，它能够保护您的变压器免于损坏和过度使用。
变压器寿命与内部的绝缘纸寿命直接相关，绝缘纸的寿命受到高温的直接影响，绕组上的最高温为绕组热点，也就是绝缘纸会最先退化的位置。常规测温方法是模拟或间接计算这一温度值，无法精确测量出实际温度。想要知道实际温度值的唯一有效方法是通过光纤实时测量获得。我们可靠精确的光纤测温装置能够快速检测并反馈热点情况，触发报警和继电器来保护您重要的资产。
技术参数
● 通道数 :2，4，8,12，16
● 测温范围 :-40℃~ 260℃
● 测温精度 : 士 1℃
● 分辨率 :0.1℃
● 采样频率 :( 每通道 )500ms
● 工作温度 :-20℃~75℃
● 存储温度 :-30℃~85℃
● 相对湿度 :95%( 无凝结 )
● 供电电源 :DC24V
● 通讯接口 :RS485、以太网口
● 模拟输出 :4-20mh 模拟电流输出
● 继电器 :6 个继电器输出
● 显示方式 : 液晶显示

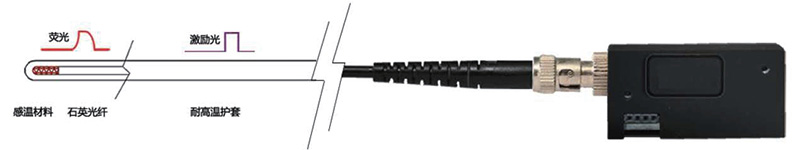

测温原理
光纤模块发射激励光到光纤末端的荧光粉 ( 感温材料 ），激励光关断后，荧光粉返回荧光 ( 余晖 ），光纤模块检测荧光，荧光和感温材料所在的环境温度相关。

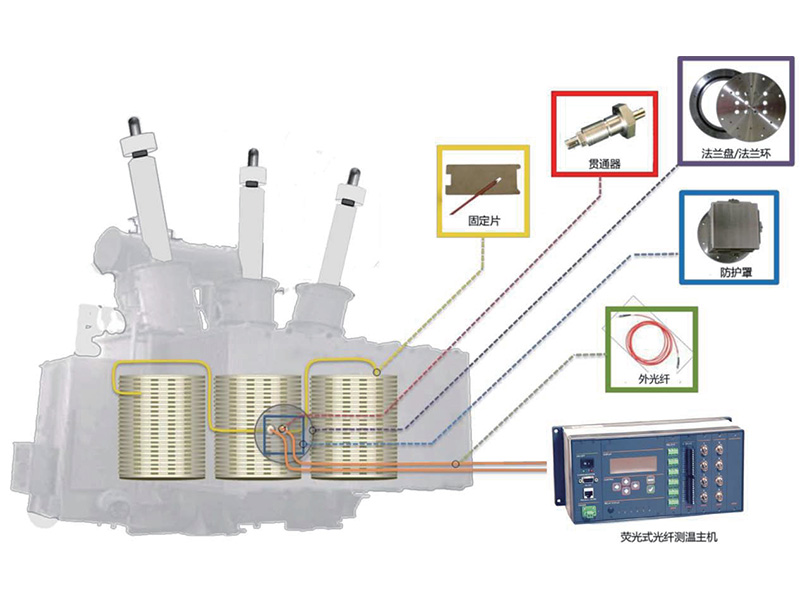

系统组成
系统组成 :
● 变压器绕组光纤测温装置
● 内部光纤传感探头
● 外部光纤传感探头
● 货通器 / 法兰组件
● 可选配件
● 保护箱
● 防护罩
● 固定组件

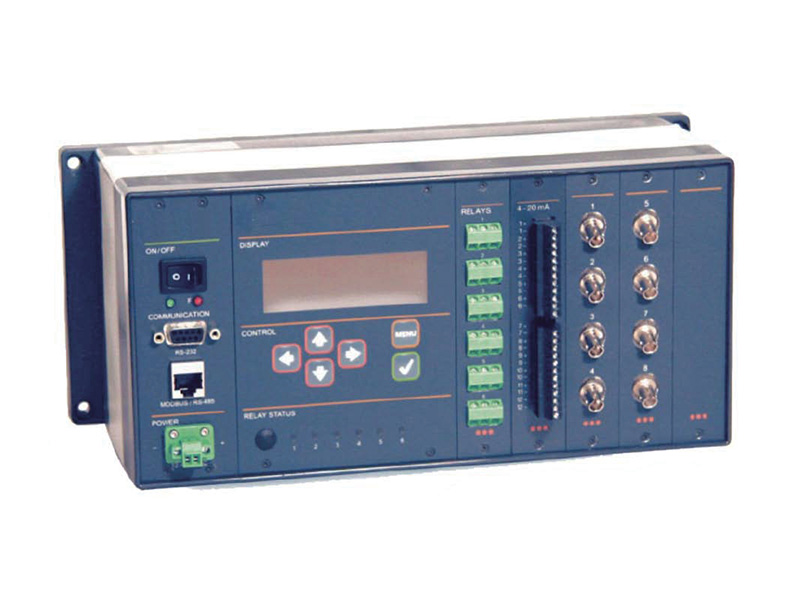

a.变压器绕组光纤测温装置
该装置造合用于变压绕组热点测温，可直接、实时、精确对变压罍内部的全面监控 , 具有测温范围宽、准确、可靠的测温性能，卓越的抗 EMI/RPI( 电磁干扰 / 射频干扰 ) 特性。
b.内部光纤传感探头
光纤传感探头完全非金属构造。
光纤传感探头采用稀土材料制作 , 光纤探头几乎可在任何环境安全使用 , 不受 EMI、RF、MRI 和微波干扰，耐受高电压 1000KV, 尺寸小、测温精度高、响应速度快、性能稳定等特性。

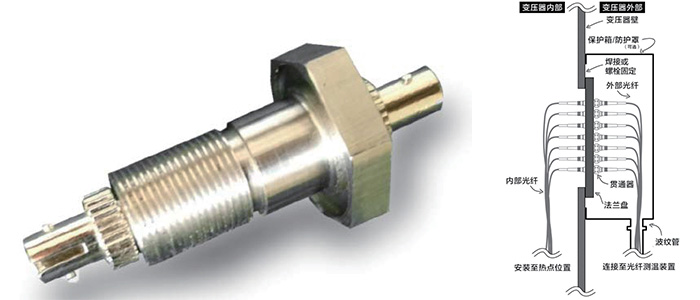

c.贯通器
贯通器作为油浸变压器内部光纤传感探头和外部转接光纤间的转接 , 并能耐受变压器油压力，提供准确可靠测量的组件。安装简单，通过外螺纹定在法兰盘上，非常适合应用于需要密闭的环境中。
