概述
系统是用于电力变压器油中溶解气体的在线分析与故障诊断 , 适用于各种电压等级的申力充油变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。
系统可实现自动定量循环清洗、进油、油气分离、样品分析，数据处理，实时报警 ; 快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率 , 并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。
功能特点
● 在线检测 H、C0、CO2、CH4、CH、CH、CH6、H0( 可选 ) 的浓度及增长率 ;
● 定量清洗循环取样方式，真实地反映变压器油中溶解气体状态 ;
● 油气分离安全可靠，不污染，排放和不排放变压器油可由用户自己选择 ;
● 采用专用复合色谱柱，提高气体组分的分离度 ;
● 采用进口特制的检测器，提高烃类气体的检测灵敏度 ;
● 无钢瓶设计，不需要每年更换载气，大大减少了售后维护量，并且没有高压容器在变压器旁，设备安全性得到充分保障，没有任何安全隐患。
● 分析后的油样采用脱气和缓冲处理技术，消除回注变压器本体的油样中夹杂的气泡，多层隔离式回注油 ( 返油 ) 技术，绝对保证载气不会带进变压器本体中 ;
● 加强系统故障诊断功能，提供改良三比值法、大卫三角法和立方体图示法，给出诊断结果 ;
● 支持 61850 通讯协议 , 提供同类监测设备组网功能 , 可实现某一区域的集中远程诊断 。
系统组成及工作原理
现场监测主机包含油气分离模块、气体检测模块、气源模块、数据采集处理模块等四个高集成模块和辅助单元组成。
油气分离模块包含油样循环采集单元、油样定量单元、油样处理返回单元、脱气集气单元等 ;
气体检测模块包含气体分离单元、恒温恒流控制单元、气体检测单元等气源模块包含产气单元、储气单元、净化单元、压力控制和报警单元等 ；数据采集处理模块包含数据采集单元、现场控制处理单元、通讯控制单元及 61850 规约通讯等 ;

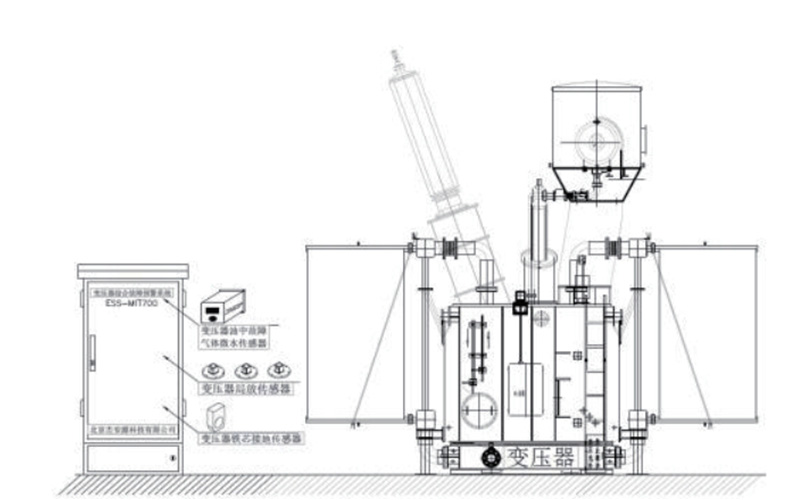

辅助单元包括置于变压器接口、油管及通信及电源电缆等。

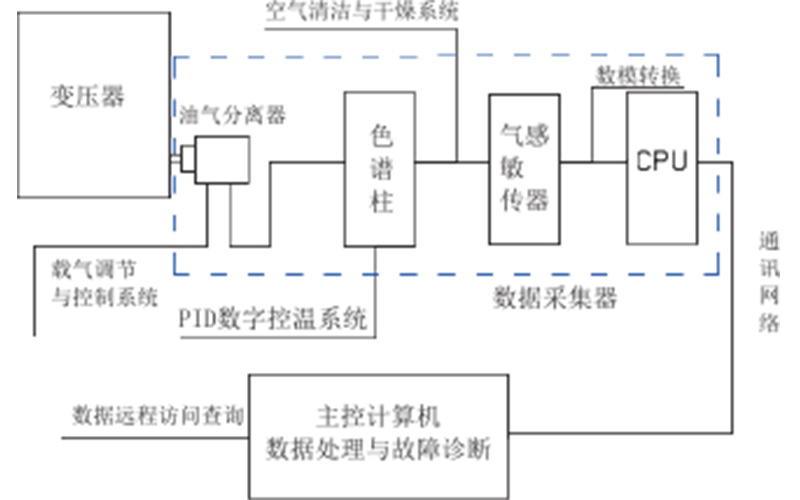

工作原理图
工作时，先利用油样采集单元进行油路循环 , 处理连接管道的死油，再进行油样定量 ; 油气分离单元快速分离油中溶解气体输送到六通阀的定量管内并自动进样 ; 在自产载气推动下 , 样气经过色谱柱分离 , 顺序进入气体检测器 ; 数据采集单元完成 AD 数据的转换和采集 , 嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过 100M 以太网接口将数据上传至数据处理服务器或通过通信协议直接上传到省公司后台，也可由 huaji.01 监测与预警软件进行数据处理和故障分析。
