概述
SF6 微水密度在线监测系统可以在不排放 SF6 气体的条件下对 SF6 气体的含水量、密度和温度进行实时数据采集显示、信息远传、低压报警、泄漏报警、后台数据显示与分析等 , 为生产管理与设备状态检修提供信息与依据。
产品功能
● 在线实时监测 SF6 气体微水、密度与温度；
● 可按预设值或用户给定值自动启动低压报警和闭锁装置；
● 预留 RS-485/CAN 总线通讯接口；
● 通过后台软件自动绘制状态变化趋势图 ;
● 后台显示器现场显示实时数据 ;
● 报警与闭锁门限值和显示方式；
● 全密封，抗干扰，适用于室外和低温环境。
产品特点
● 高精度与高可靠性
密度传感器采用进口的高稳定性传感器，传感器经变送器内部电路的修正、补偿，其输出线性度好，精度高 ; 变送器外部结构也更适于高频电场环境下的测量，它与电路处理部分融为一体，以减少干扰耦合，提高电路长期工作的稳定性和可靠性。
● 实现在线监测监控和状态检修

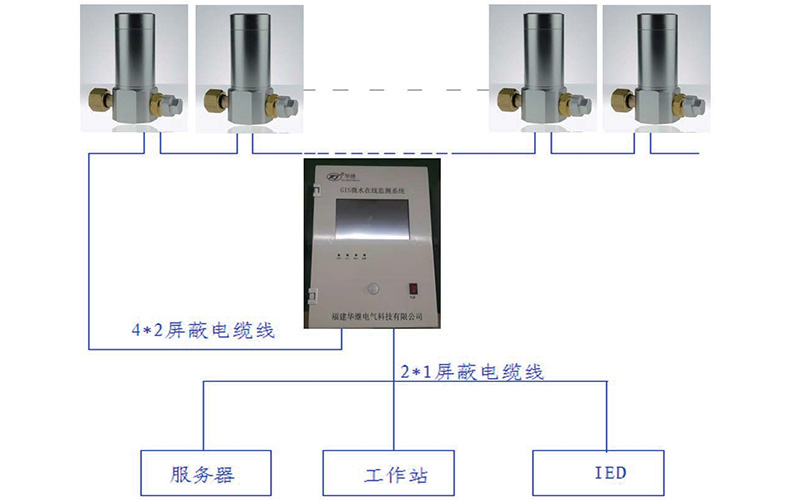

该监测器可长期挂线运行。其配备的 RS-485/CAN 通讯接口，可将监测数据上传到主机 , 主机通过 61850 网线将数据上传到后台 , 后台将数据实时上传至后台监控中心。当被测气体指标超标时，监测器将自动按事先设定的门限上传报警或闭锁信号至远方监控中心，或直接启动报警、闭锁装置。上位机软件可按设定的时间和频率，采样存储监测数据，并按需要将上述数据自动绘制成变化趋势图，供观察分析之用。
● 结构独特，安装使用方便
监测器采用全封闭设计，外形独特美观，传感器、电源、数据输出电路安装在同一机壳内，它防水抗尘防爆，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境。
技术指标
密度指标
测量范围 :0.01~1.00 MPa 或定制
测量精度 : 优于士 0.75%F.S
报警门限 :0.52 MPa 或自定义微水指标
测量范围 :0~1000PPM
测量精度 :+2%F.S
报警门限 :300PPM 或自定义温度测量
测量范围 :-50~100℃
测量精度 : 土 0.5℃其它指标
通讯接口 : 隔离型 RS-485/CAN
通讯速率 :9600bps
电源电压 :24VDC 或 85V~265VAC
工作环境 :-40℃~+60℃ <95%RH

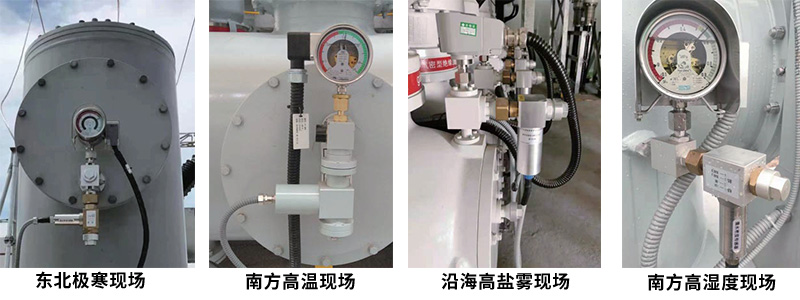

系统图片
