概述
SF6 气体泄漏报警监测系统主要监测 GIS 室环境空气中 SF6 气体含量和 02 含量，当监测到 SF6 气体含量超标或缺氧时，系统能进行声光报警，同时自动启动通风机进行通风，并具备温湿度监测，工作状态语音提示，远传报警信号，历史数据查询等功能。
产品功能
● 环境中 SF6 气体含量检测功能。
● 环境中氧气含量检测功能。
● 环境中温、湿度检测功能。
● SF6 气体含量超标报警功能。
● 缺氧报警功能。
● 缺氧或 SF6 含量超标，强制排风功能。
● 定时排风功能。
● 人工强制排风功能。
● 实时显示各种参数功能。
技术指标
SF6 浓度指标
测量范围:0~1500PPM，最小示值1PPM 测量精度:<5OPPM 报警门限:1000PPM 自定义 | 温度指标 测量范围:-55°C~+125°C 精度:0.5°C | 输入电源:185~265V AC报警输出点电源:2A 风机输出触点电源:16A |
02 浓度指标
测量范围:0~25.0%或定制 测量精度:≤±0.5%F.S.或定制 报警门限:18.0%或自定义 | 湿度指标 测量范围:0~99% 精度:±1% | 风机通风时间设定:15MIN/次 或用户任意设定 通讯:RS-485标准协议 |
系统组成

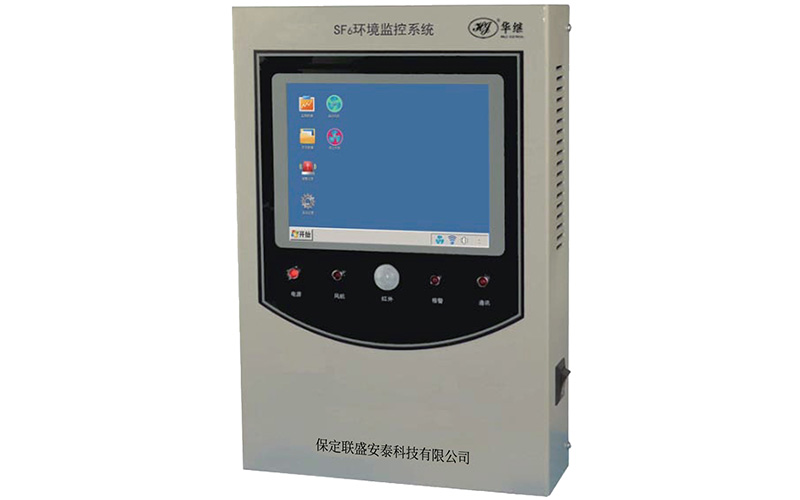

a.系统主机
系统主机接收采集器传送的数据，同步显示，并进行分析处理，与固定标准参数进行对比后作出判断。同时主机能与上位 PC 机进行通信，接收 PC 发来的控制命令或者把数据上传到 PC 便于遥测、遥控以及存储。当采集数据超过设定限值时，主机自动运行各项控制程序，启动外围设备进行工作，包括声光、语音报警、通风等。另外主机可以自行对环境的温湿度进行测量，以便对相关数据补偿、修正。
● 安装方式 : 壁挂式或屏柜式
● 采集器连接最大数量 :128 只 ( 可根据用户需求调整 )
● 外形尺寸 :290x380x65(mm)
● 报警输出方式 : 常开触点 ( 无源 ）、RS485 通讯
● 特点 : 外形简洁美观，控制功能丰富。液晶显示现场监测环境数据，带强制风机排风、报警时自动启动风机排风和远动报警输出，可以通过主机自带的功能键设置报警点、风机定时排风功能、查阅历史数据，并能通过 RS485 与计算机进行通讯。远动也可通过 RTU 向主机查阅监控数据或控制风机启动。

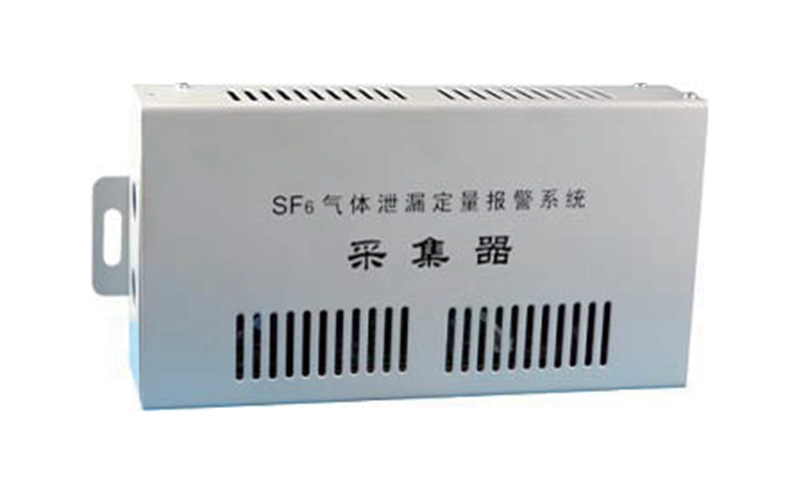

b.SF6、氧气双气体采集器
内含 SF。气体、氧气体传感器，检测环境叫 SF。气体和氧气含量，采集数据直接传送至系统主机进行显示、分析、处理。
● 安装方式 : 固定在 SF。气体易漏部位低位区，一般距离地面5～10cm
● 外形尺寸 :110x180x40(mm)

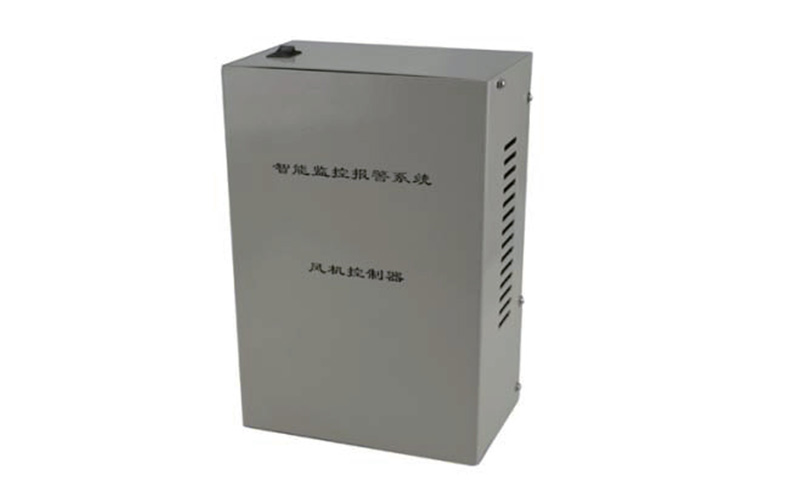

c、风机控制器
功能 : 接受主机的风机控制信号，控制风机启动和停止。
● 安装方式 : 壁挂式
● 外形尺寸 :160mmX265mmX100mm。
● 底部端子连接电源和信号线。
● 背面双螺丝固定。
